高壓變頻器工作原理圖，高壓變頻器原理圖講解視頻

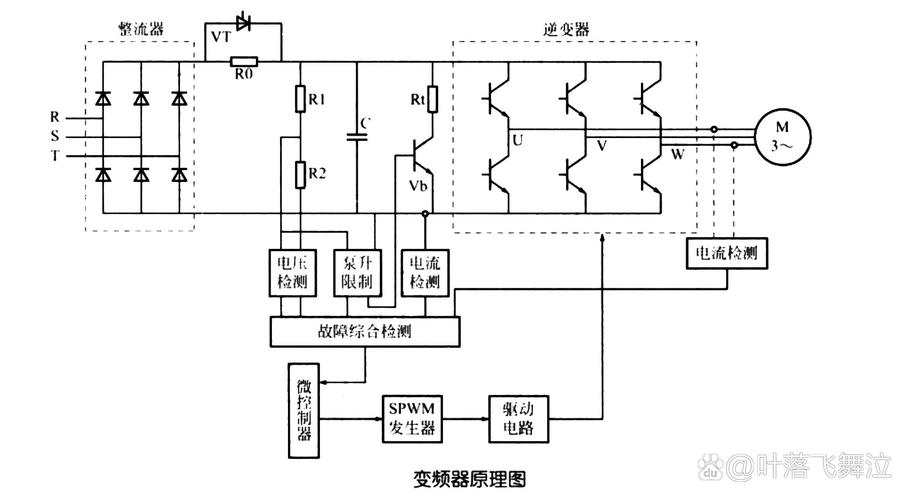

使用低壓電力電子元件制作高壓逆變器通常有兩種方法：一種是使用低壓元件直接串聯，另一種是使用獨立的功率單元串聯，稱為一個單元串聯多電平高壓大功率逆變器。下圖為逆變器的硬件結構圖。主電路包括整流模塊、濾波器、制動電阻及單元、逆變模塊等；控制電路包括開關電源、風扇驅動電路、接觸器驅動電路。殘壓檢測電路、缺相及斷電檢測電路、驅動保護電路等。

由于電容器的離散特性較大，電容誤差較大。充電過程中，兩端電壓不相等，容易被擊穿。因此，濾波部分增加均壓電阻R2、R3，對電解電容C5、C6進行強制。電壓一致。如果濾波電路部分采用電解電容，則為電壓型逆變器；如果使用電抗器，則為電流型逆變器。國內外常用的逆變器都是電壓型逆變器。

1、高壓變頻器十大品牌

此外，您還可以詢問當?shù)毓?yīng)商。一般來說，供應商會為您提供更準確、更詳細的原理圖，以方便您了解設備。查看原理還可以讓您更好地了解逆變器的工作原理。從而保證設備更加穩定的運行。變頻器（簡稱VFD）原理是應用變頻技術和微電子技術，通過改變電機工作電源的頻率來控制交流電機的電力控制設備的原理。

2、高壓變頻器旁路柜

電壓型AC-DC變換器雙饋發電機定子磁場定向矢量控制系統實現了基于風力發電機最大功率點跟蹤的發電機有功功率和無功功率的解耦控制。是目前變速恒頻風力發電的一個代表方向。變頻器中的所有功率單元具有相同的電路拓?fù)洌嵭心K化設計。變頻器一般分為交直交變頻和交交變頻兩種方式。他們的工作原理有很大不同。常用的有AC-DC-AC變頻方式，而AC-AC變頻方式由于結構復雜，使用起來比較困難。很少使用。

3、高壓變頻器的工作原理及作用

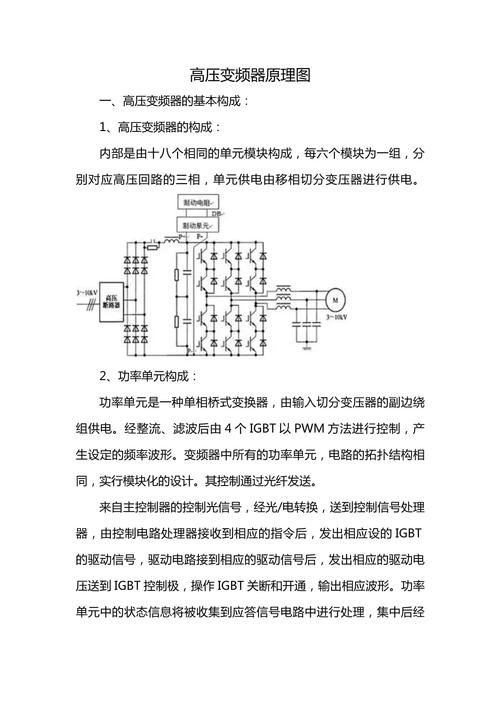

它由三部分組成：將工頻電源轉換為直流電源的整流器，以及吸收變換器和逆變器產生的電壓脈動的平滑電路。串聯，故相電壓為5690V=3450V，對應線電壓為6000V（若每相串聯4個480V功率單元模塊，則輸出線電壓為3300V）。

4、高壓變頻器功率單元故障

主控柜內的控制單元通過光纖對電源柜內各功率單元進行整流、逆變控制和檢測。這樣，根據實際需要通過操作界面給出頻率，控制單元將控制信息發送給功率單元進行處理。進行相應的整流器和逆變器調整，以輸出滿足負載需求的電壓水平。選擇變頻器的關鍵因素包括： 功率要求：根據需要驅動的設備的功率要求選擇變頻器的額定功率。

采用電壓型交直流變換器，即整流變頻器，具有結構簡單、諧波含量低、定轉子功率因數可調等優良特點。可以顯著改善雙饋發電機的運行狀態和輸出電能質量，并且該結構通過直流母線側電容器將電網側和轉子側完全隔離。
