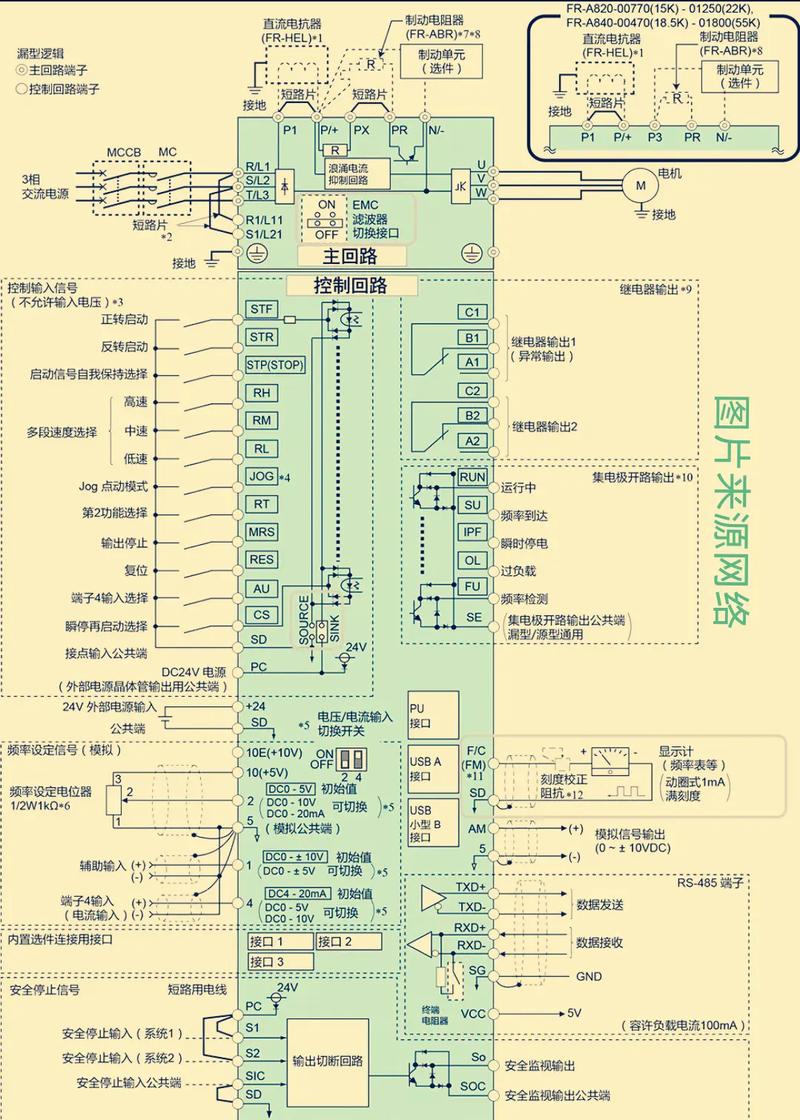

高壓變頻器的工作原理及作用，高壓變頻器工作原理圖

逆變器供電過程中，電解電容就像短路一樣，充電電流很大。如果沒有充電電阻，會損壞整流模塊。它由三部分組成：將工頻電源轉換為直流電源的整流器，以及吸收變換器和逆變器產生的電壓脈動的平滑電路。它采用在同一橋臂上增加浮置電容的方法來實現對功率器件的鉗位。目前此類變頻器很少使用。

交交變頻器的工作原理是通過幾組相控開關的控制，直接產生所需的可變電壓和變頻電源。其優點是效率高，能量可以方便地返回電網。它最大的缺點是產量最高。頻率必須小于輸入電源頻率的1/3或1/2，否則輸出波形太差，電機會振動而無法工作。變頻器內部傳感器，不同廠家不同品牌生產的電流傳感器形狀和外觀略有不同。

1、高壓變頻器維護

缺點是電平數少，只有兩級，輸出電壓dV/dt也較大。需要使用專用電機或高壓正弦波濾波器，成本會增加很多。通過在功率單元內建立緊密、順暢的風道并設計強制風冷，可以大大提高高壓逆變器散熱系統的散熱能力和效率。同時，還可以減小散熱器和電源柜的體積，實現高壓逆變器的高效化。小型化為用戶節省了安裝高壓逆變器的空間。另外，交交變頻只能將頻率向工頻方向調節，通常是工頻的1/3-1/2，差不多20Hz。

2、高壓變頻器調試的一般步驟

由于功率器件的耐壓?jiǎn)栴}較難解決，目前國際通行做法是采用器件串聯來提高電壓等級。缺點是需要解決器件的電壓均衡和緩沖問題，技術復雜、難度大。由于采用了一定容量的電解電容，直流母線電壓穩定。此時，只要控制好逆變器IGBT的開關順序（輸出相序、頻率）和占空比（輸出電壓大小），就可以獲得非常優越的控制特性。選擇變頻器的關鍵因素包括： 功率要求：根據需要驅動的設備的功率要求選擇變頻器的額定功率。

3、高壓變頻器回收

對于采用IGCT（或GTO）和IECT的變流器，仍難以保護器件故障引起的直通短路；如果功率側變流器發生直通短路，就會造成電網短路，因此變流器必須采用高漏抗的輸入變壓器。一般要求為15%，甚至高達20%；變頻器的直流環節因采用電感元件而得名。其優點是具有四象限運行能力，可以輕松實現電機的制動功能。

4、高壓變頻器旁路柜

它是由BJT（雙極型三極管）和MOS（絕緣柵場效應晶體管）組成的復合全控電壓驅動功率半導體器件。它具有MOSFET的高輸入阻抗和GTR的低導通壓降。優勢。需要指出的是，變換電路和升壓變壓器之間需要放置正弦波濾波器（F）。否則，升壓變壓器會因輸入諧波或過大的dv/dt而發熱，或損壞繞組絕緣。

通常連接繼電器或接觸器；如果沒有短路連接，三相異步電機運行時，會有電流流過充電電阻，產生電壓降，引起低電壓報警；充電電阻實圖，常用限流電阻功率有：150/20W； 40/60W； 20/80W、10/100W； 4/250W。
