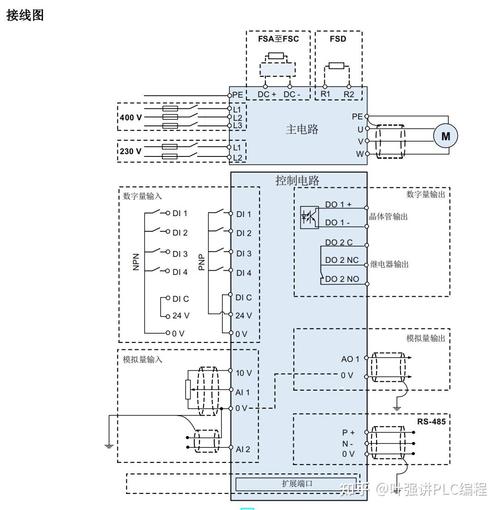

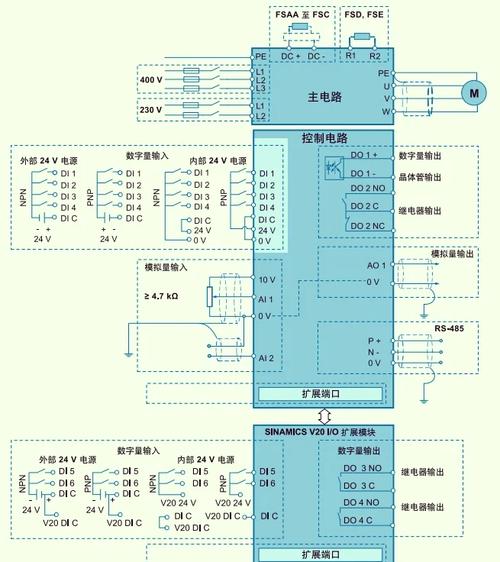

西門子變頻器接線圖解，西門子變頻器

所有標準西門子變頻器均具有RS-485串行接口（有些還提供RS-232接口），采用兩線制連接，其設計標準適合工業環境中的應用。如果變頻器內部出現異常，內部A、C端子觸點閉合，相當于PLC的X001端子外部開關閉合，X001端子輸入ON。 PLC采用RS-485通訊方式來控制變頻器。這是最常用的方法。 PLC采用RS串行通訊指令進行編程。

變頻器不能通過編程來改變電源的頻率、電壓和其他參數。其輸出頻率可以設置為固定值或由PLC動態控制。其內容主要包括三部分：第一部分是系統管理程序，主要控制可編程控制器的運行，使整個可編程控制器按部就班地工作；第二部分是用戶指令解釋程序，它使用用戶指令解釋程序將可編程控制器的編程語言轉換為機器語言指令，然后CPU執行這些指令；第三部分是標準程序模塊和系統調用程序。

1、西門子變頻器接線圖說明書

b) 安裝方法3. 變頻器與PLC 之間的RS485 通訊連接(1) 單臺變頻器與PLC 之間的RS485 通訊連接。單臺變頻器與PLC之間的RS485通訊連接如下圖所示。兩者連接時，一個設備的發送端（\-）應連接到另一臺設備的接收端（\-），接收端（\-）應連接到發送端（\-） ）另一臺設備。單個RS-485鏈路最多可以連接30臺逆變器，并且可以根據每個逆變器的地址或使用廣播信息找到需要通信的逆變器。

2、西門子變頻器接線圖教程視頻

文檔格式：doc 文檔大?。?60.5K 文檔頁數：6 點贊數：0/0 收藏數：0 評論數：0 文檔熱度： 文檔分類： 待分類添加到豆蛋文檔標簽：西門子變頻器接線圖系統標簽：接線圖西門子變頻器端子終端控制線。對于需要大量計算的變頻器，例如矢量控制變頻器，有時需要一個用于扭矩計算的CPU和一些相應的電路。

3、西門子變頻器接線圖教程

總線上最多可連接1個主站和31個從站。主站根據通信報文中的地址字符選擇傳輸數據的從站。當主站不需要它通信時，從站本身不能先發送數據。從站之間不能直接傳輸信息。當使用PLC控制變頻器時，如果PLC以開關方式控制頻率，則需要將PLC的開關輸出端子與變頻器的開關輸入端子連接。為了檢測變頻器的某些狀態，還可以將變頻器的開關量輸出端子連接到PLC的開關量輸入端子。

PLC采用RS485通訊來控制變頻器的硬件。 PLC以開關方式控制變頻器時，需要占用較多的輸出端子連接到變頻器相應功能的輸入端子，才能實現變頻器的正轉、反轉和停止。及其他控制；當PLC以模擬方式控制變頻器時，需要使用DA模塊來控制變頻器的頻率速度。
