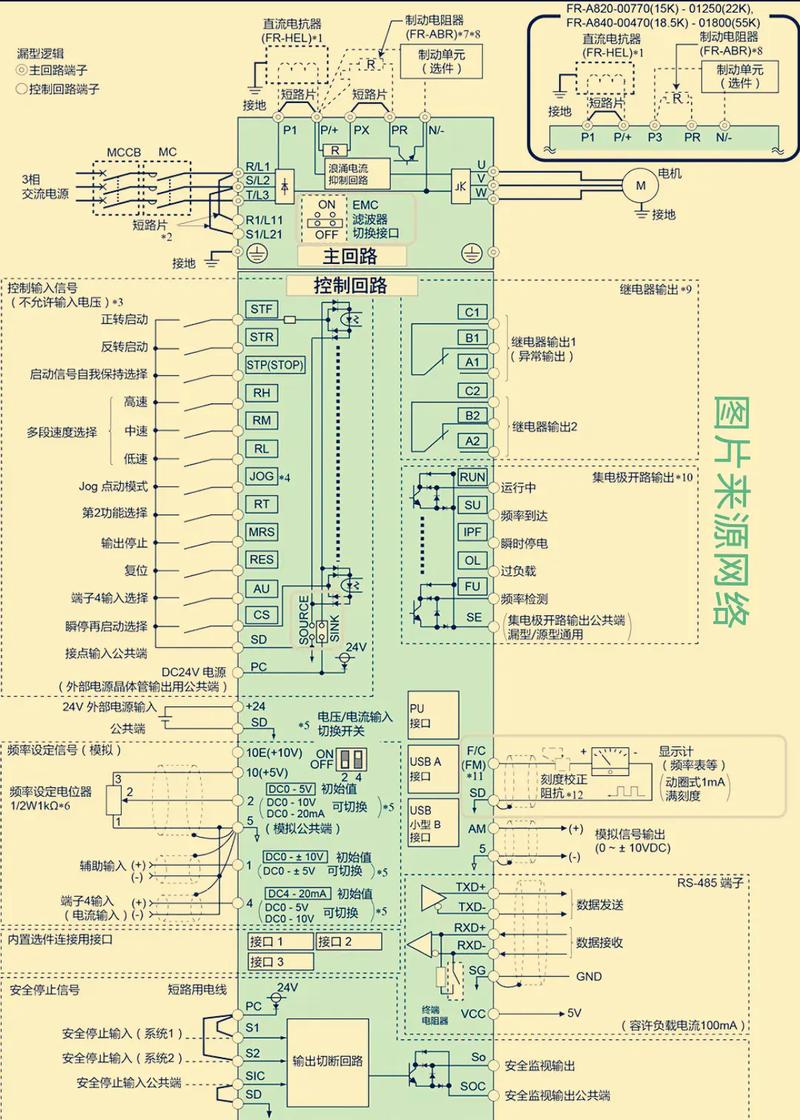

變頻器的工作原理講解，變頻器的工作原理與接線圖

驅動電路是驅動主電路器件的電路。它與控制電路隔離，接通和關斷主電路器件。下圖為壓敏電阻實物圖；通常在變頻器電源端每兩相線之間并聯一個壓敏電阻。其目的主要是輸入電壓過高時的過壓保護和防雷保護。過壓保護。矩陣變換器無中間直流環節，輸出由三電平組成，諧波含量相對較小；其電源電路簡單、緊湊，可輸出頻率、幅值、相位可控的正弦負載電壓。矩陣變換器的輸入功率因數可控，可工作于四象限。

變頻器接收信號后、發送信號前，均經過緩沖器A1701、75176B等集成電路，以保證良好的通訊效果。由于采用了一定容量的電解電容，直流母線電壓穩定。此時，只要控制好逆變器IGBT的開關順序（輸出相序、頻率）和占空比（輸出電壓大小），就可以獲得非常優越的控制特性。

1、變頻器的工作原理講解

傳統的電流型AC/DC 轉換器使用自然換向晶閘管作為功率開關。直流側電感價格較高，多用于雙饋調速。當超過同步速度時，需要換向電路。在低轉差頻率下，在一定條件下性能也比較差，在雙饋異步風力發電中并未得到廣泛應用。保護電路檢測主電路的電壓和電流。當出現過載、過壓等異常情況時，為了防止變頻器和異步電機損壞，變頻器停止工作或抑制電壓、電流值。

2、變頻器的工作原理圖詳細講解視頻

通用變頻器直流濾波電路用大容量鋁電解電容器通常由數個電容器串并聯組成電容器組，以獲得所需的耐壓值和容量。 AC-DC-AC變頻器首先通過整流器將交流電整流為直流電。直流中間電路對整流電路的輸出進行平滑、濾波，然后經過逆變器將直流電變換為頻率、電壓可變的交流電。

3、變頻器的工作原理及電路圖

對于采用IGCT（或GTO）和IECT的變流器，仍難以保護器件故障引起的直通短路；如果功率側變流器發生直通短路，就會造成電網短路，因此變流器必須采用高漏抗的輸入變壓器。一般要求15%，甚至高達20%； AC-DC-AC變頻器的PWM調制會產生諧波、噪聲、軸電流等問題。變頻器內部傳感器，不同廠家不同品牌生產的電流傳感器形狀和外觀略有不同。

4、變頻器的工作原理視頻

盡管AC-DC-AC變頻器具有輸出頻率高、功率因數高的優點，但AC-DC-AC變頻器仍然存在許多需要改進的問題：LR是進線電抗器。當多臺變頻器處于同一環境時，相鄰變頻器在運行過程中會相互干擾。為了消除或減少這種干擾，提高變頻器輸入側的功率因數，需要接LR。將直流電（DC）轉換為交流電（AC）的設備的科學術語是逆變器。

額定電壓在400VDC500VDC之間，容量誤差20%左右；變頻器常用電解電容器的額定電壓為：40OVDC，抗沖擊電壓為440V。
