尤其是對時鐘信號的影響最大。在時鐘周期要求較高的數字電路中，可能會影響電路的正常工作，使電路的抗噪聲能力較差。根據電路選擇合適尺寸的覆銅板，去除氧化層，并將覆銅板周圍打磨平整。射頻板的微帶線需要開窗，即不需要綠色阻焊層。實際測量表明，它可以提高射頻電路的性能。電路原理圖的設計---電路原理圖的設計主要利用Protel DXP的原理圖編輯器來繪制原理圖。

設計時避免長距離并行布線，這樣會減少PCB板內導線之間的干擾。設計時，線與線之間應保持足夠的距離。如果條件允許，敏感信號線之間加接地線，使信號線和電源線不交叉。這樣可以減少電源對信號的影響。如果模擬電路中不使用旁路電容，則可能會在信號路徑上引入噪聲，更嚴重的情況下甚至會出現振動。一些敏感電路和具有強輻射源的電路被放置在屏蔽腔內，組裝時將屏蔽腔壓在PCB表面上。

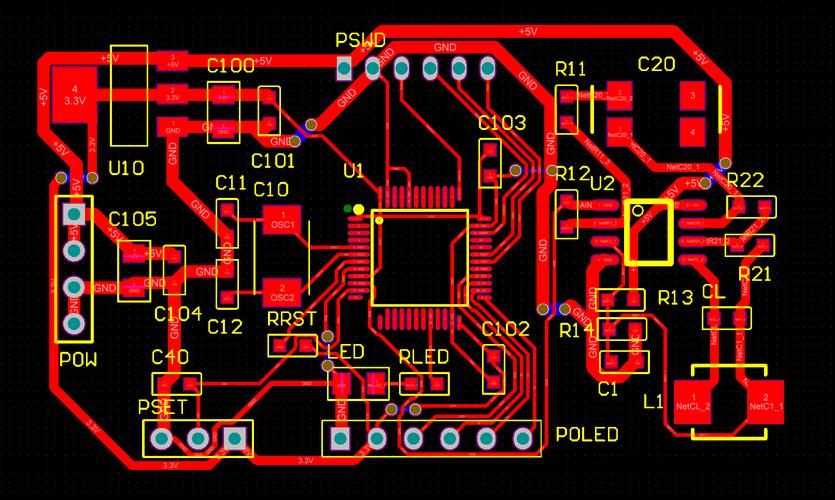

1、電路板設計圖

以上簡單介紹了斷路器板的設計方法、需要遵循的原則以及民用飛機集中配電設計時需要注意的問題。對應地環路規則，其實就是盡量減少信號的環路面積，這在一些比較重要的信號中比較常見，比如時鐘信號、同步信號；對于一些特別重要、高頻的信號，應考慮銅軸電纜。屏蔽結構設計是為了將敷設的線路與地線隔離，同時還要考慮如何將屏蔽地與實際地平面有效結合。

2、電路板設計需要學什么

具體操作：用打印機按1：1的比例打印設計好的PCB圖紙，然后通過復寫紙打印在覆銅板上。為了最大限度地發揮飛機的連續飛行能力，提高運行效率，需要在飛機發生故障時盡可能縮短維修時間。那么飛機上的斷路器板必須設計成易于拆卸，以方便更換斷路器板。路由器、母線和其他線路可更換設備。

3、電路板設計入門

FAST電路板功能測試系統由主控計算機硬件、測試儀器硬件、操作系統、VISA（Virtual Instrument Software Architecture，虛擬儀器軟件系統）庫、儀器驅動及應用軟件開發平臺、測試應用程序組成，形成了完整的電路板功能測試系統。系統。從下到上完整的垂直結構[1]。本課程的必修課程為電子技術、集成電路應用、高頻電子技術、單片機技術等。

PCB 干擾主要分為三種類型。首先是布局干擾，這通常是由于PCB 上元件放置不當造成的。二是板層干擾，通常是設置不科學造成的噪聲干擾。三是布線干擾。通常是由于PCB信號線、電源線、地線的線距或線寬設置不合理，或者PCB布線方法不當造成的干擾。準備材料清單(BOM) 和Gerber 文件，描述電路板每個圖像的設計要求。
