電機正反轉接線視頻，電機正反轉電路圖

如果兩臺電機按照自鎖電路連接，必須注意啟動順序，但可能會出現錯誤。怎樣才能避免誤操作呢？只有當我們按下停止按鈕時，電機停止，正向接觸器失電，常閉觸點恢復接通狀態。上圖中我們可以看到，如果不直接啟動電機1和啟動電機2，電機2無法啟動，但是當我們按下電機1的啟動按鈕時，電機1可以正常啟動。

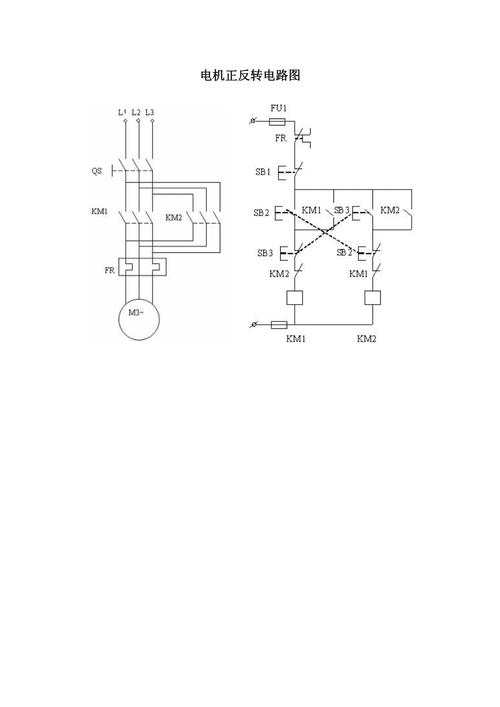

首先，連接電機的正反轉電路，需要一個停止按鈕、一個正轉啟動按鈕、一個反轉啟動按鈕和兩個接觸器。兩個接觸器必須具有常開和常閉輔助觸點。如1211接觸器。此時按下反轉啟動按鈕，電機反轉并自鎖。相應的，此時按下正向啟動按鈕將沒有任何作用。當我們按下正轉啟動按鈕時，電機正轉。松開啟動按鈕，電機自行鎖定。此時，正向接觸器的常閉觸點斷開。此時，按下反向啟動按鈕是沒有任何作用的。

另外，我們在工作中經常遇到這樣的問題，即有兩個電機1和2，必須先啟動電機1，然后才能啟動電機2。停止時，必須先停止電機2，然后才能停止電機1。當需要停止電機時，如果先停止電機1，再按電機1的停止按鈕，電機不會停止。只有先按下電機2的停止按鈕，電機2才能停止。這就是電機正反轉的原理，也是接觸器的聯鎖原理。電工取證時很常用，所以一定要了解。
