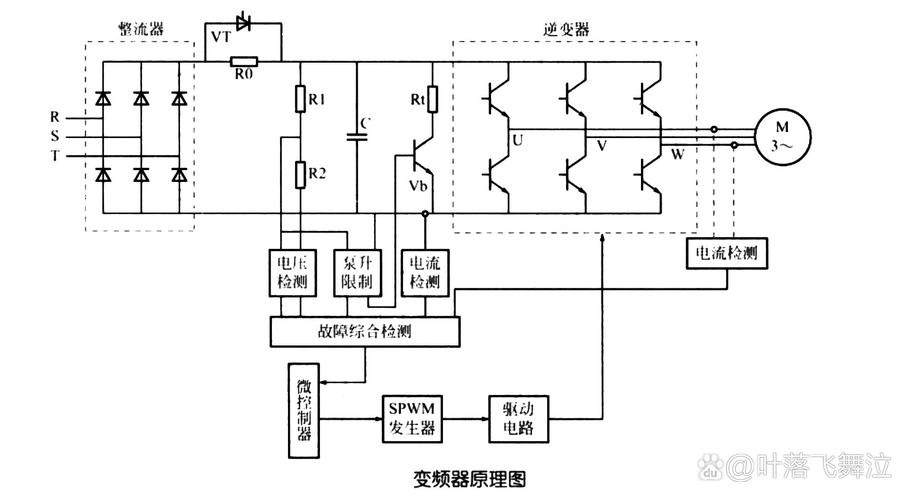

變頻器電源模塊，變頻器電源電路原理圖

感應交流電動機（以下簡稱電動機）的轉速大致由電動機的極數和頻率決定。由于電容器的離散特性較大，電容誤差較大。充電過程中，兩端電壓不相等，容易被擊穿。因此，濾波部分增加均壓電阻R2、R3，對電解電容C5、C6進行強制。電壓一致。如果電機以較大的電壓和頻率啟動，例如使用工頻電網直接供電，則會產生較大的啟動沖擊（較大的啟動電流（*3））。

我們經常聽到這樣的說法：當電機采用工頻電源供電時（2），電機的啟動和加速影響很大，而當采用變頻器供電時，這些影響就較小。使用逆變器的家用電器不僅包括電機（如空調等），還包括熒光燈等產品。用于提升負載時，下降時，能量（勢能）也必須返回到變頻器（或電源）側進行制動。其中：RB—制動電阻，IMN—電機額定電流，UDH—780VDC-800VDC，變頻器直流電路允許的最大電壓。

1、變頻器電源模塊怎樣判斷好壞

因此，以控制頻率為目的的變頻器是電機調速設備的首選設備。 n=60f/p，n:同步轉速，f:工頻，p:電機極數，改變頻率和電壓是最優的電機控制方法。變頻器內部傳感器，不同廠家不同品牌生產的電流傳感器形狀和外觀略有不同。如果安裝變頻器時將變頻器的散熱器部分放置在控制柜外部，則變頻器產生的熱量70%將散發到控制柜外部。

2、變頻器電源檢測電路

通常，電機產生的扭矩會隨著頻率降低（速度降低）而降低。實際下降的數據在一些逆變器手冊中會有解釋。另外，頻率是電機電源的電信號，所以可以在電機外部調節這個值，然后供給電機，從而可以自由控制電機的轉速。

3、變頻器電源板

其中，濾波電容分為正、負兩部分。由于電容器能承受的電壓范圍有限，而逆變電壓整流后的直流電壓有500伏以上的電壓，因此通常有兩組（兩個）電解電容器；當變頻器直流電壓在780V左右時，變頻器會停機，以保護濾波電容不被擊穿。各國使用的交流電源概述，無論是家庭使用還是工廠使用，其電壓和頻率有200V/60Hz（50Hz）或100V/60Hz（50Hz）等。

4、變頻器電源電路圖

為了防止電機燒毀，變頻器必須在改變頻率的同時改變電壓。例如，為了使電機的轉速減半，必須將變頻器的輸出頻率從60Hz更改為30Hz。這時，逆變器的輸出電壓就要從200V變為100V左右。這時，可以用一個估算：逆變器容量（KW）60[W] 由于各個逆變器廠家的硬件相似，所以上述公式可以適用于各個品牌的產品。

額定電壓在400VDC500VDC之間，容量誤差20%左右；變頻器常用電解電容器的額定電壓為：40OVDC，抗沖擊電壓為440V。
