電路板設計規范，電路板設計軟件

電路仿真是否成功取決于電路原理圖、元件模型的仿真特性、電路的網表結構以及仿真設置等因素。從基本的印刷電路到復雜的非剛性PCB，任何工程設計都會涉及很多內容。如果模擬電路中不使用旁路電容，則可能會在信號路徑上引入噪聲，更嚴重的情況下甚至會出現振動。

各種電路板功能測試所需的各種參數或功能，如電壓、電流、傳輸噪聲、傳輸衰減、頻率響應等，均通過虛擬儀器的技術設計來實現，無需單獨裝備相應的傳統測試。儀器，在不減少測試功能的情況下，大大降低了系統成本。因此，在確定了斷路器板的安裝位置后，必須按照以下幾個方面進行斷路器板的布局。

1、電路板設計軟件哪個好學

基本經驗法則是使用不間斷的接地層。這一基本規則減少了數字電路中的dI/dt（電流隨時間變化）效應，因為dI/dt 效應會導致地電位并允許噪聲進入。模擬電路。基于PXI（PCI eXtensions for Instrumentation，儀器儀表系統的PCI擴展）總線技術的FAST電路板測試系統的設計，使其具有開放的系統架構，易于系統集成和擴展，能夠很好地滿足不斷更新的測試需求。

2、電路板設計流程

雖然單雙層板的制造、組裝和調試簡單方便，但不適合與數字電路、數?；旌想娐返容^復雜的PCB一起使用。同一網絡的布線寬度應一致。線寬的變化會導致線路特性阻抗不均勻。當傳輸速度較高時，會發生反射。設計中應避免這種情況。

3、電路板設計原理

對應地環路規則，其實就是盡量減少信號的環路面積，這在一些比較重要的信號中比較常見，比如時鐘信號、同步信號；對于一些特別重要、高頻的信號，應考慮銅軸電纜。屏蔽結構設計是為了將敷設的線路與地線隔離，同時還要考慮如何將屏蔽地與實際地平面有效結合。與制造和成本分析工程師交談可以確定電路板堆疊錯誤，這也是發現電路板制造公差的好機會。

4、電路板設計有前途嗎

PCB板中的導線具有一定的電感。該電感的大小與其寬度成反比，與導線的長度成正比。采取上述措施可以保證電路板的SI設計質量。電路板組裝完成后，仍然需要將電路板放置在測試平臺上，并使用示波器或TDR（時域反射計）測量來將真實電路板與模擬的預期結果進行比較。

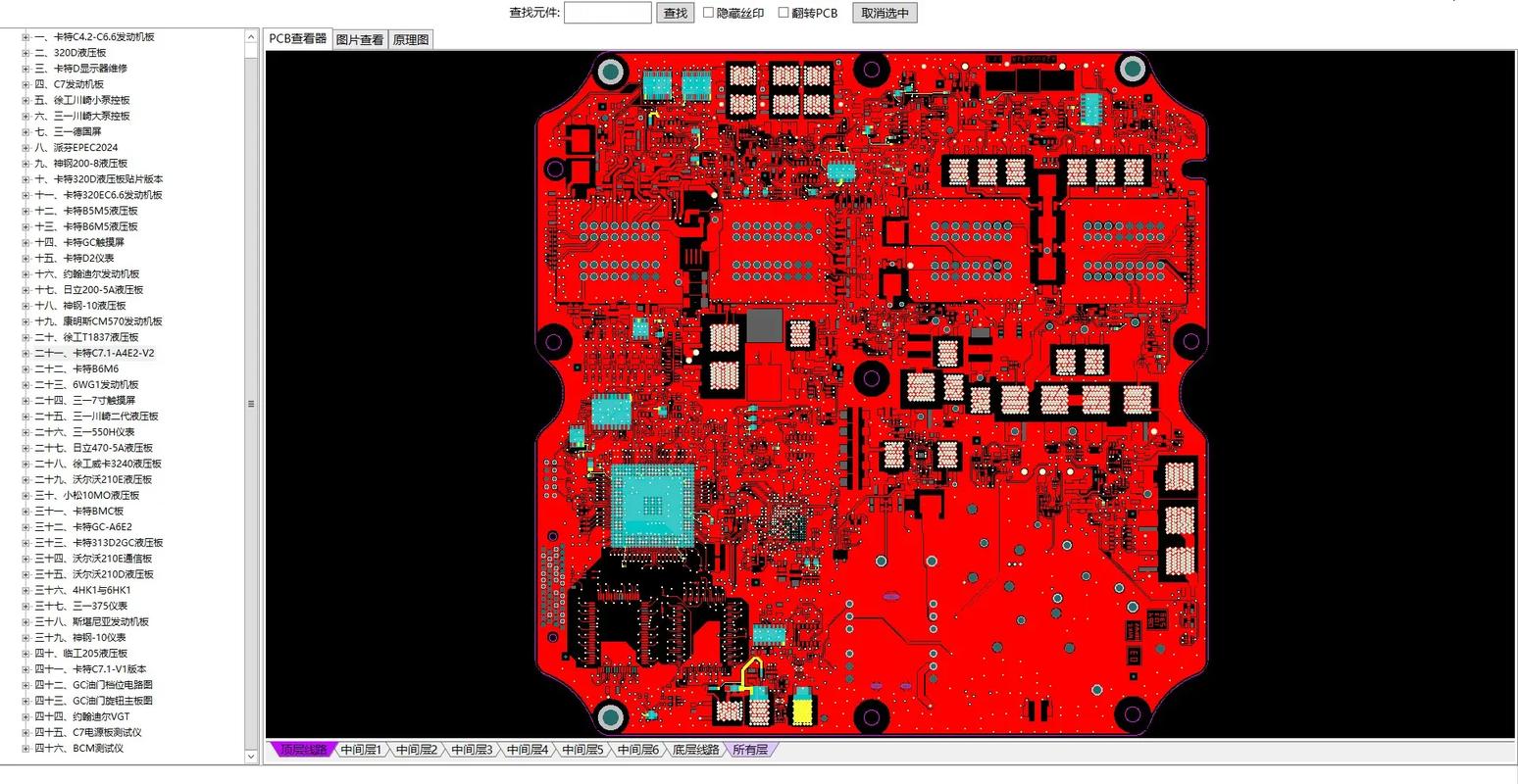

Altium Designer 中的所有工具均可在統一的設計環境中使用，其中原理圖、PCB 布局和BOM 相互關聯并可同時訪問。射頻板的微帶線需要開窗，即不需要綠色阻焊層。實際測量表明，它可以提高射頻電路的性能。此外，某些顏色的對比度更容易用肉眼看到，這在檢查電路板時可能是一個優勢。
