變頻器控制原理圖和回路，變頻器控制原理圖解析

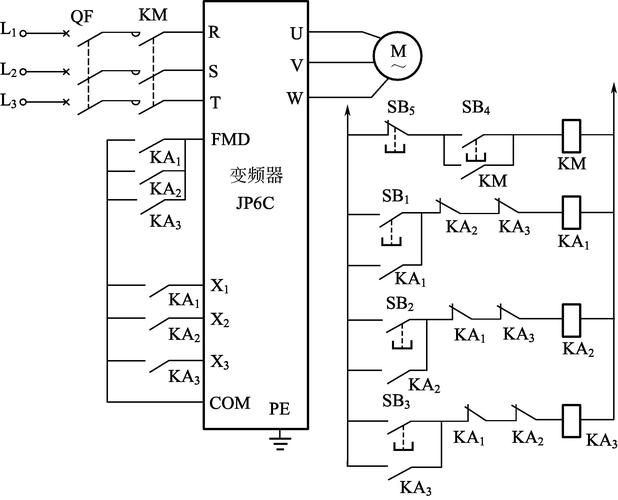

變頻器輸出的波形為模擬正弦波，主要用于三相異步電動機的調速，也稱為變頻調速器。最常見的逆變電路結構是由六個功率開關器件（GTR、IGBT、GTO等）組成的三相橋式逆變電路，定時控制逆變器中功率開關器件的通斷。可以獲得任意頻率的三相交流輸出。采用AC-DC-AC結構的低壓逆變器內部主電路由整流器和逆變器兩部分組成，如圖1所示。

使用變頻節能裝置后，變頻器的軟啟動功能將使啟動電流從零開始，最大值不會超過額定電流，減少了對電網的沖擊和對電網的要求。供電能力，延長設備和閥門的使用壽命。壽命，節省設備維護費用。它主要由控制核心CPU、輸入信號、輸出信號和面板操作指示信號、存儲器和LSI電路組成。電流型是將電流源的直流電變換為交流電的逆變器，其直流環路濾波器是電感。

1、變頻器控制電機參數設置

IGBT是逆變器的核心部件。其作用是將直流電轉變為交流電以供電機使用。與其他電力電子器件相比，IGBT具有可靠性高、驅動簡單、易于保護、耐壓高、無緩沖電路、開關頻率高等特點。鑒于此，開發了高電壓、大電流、高頻的高壓IGBT，并將其應用于變頻調速器中，以獲得更高輸出電壓等級的器件。其特點是：中間為電解電容儲能提供母線電壓，前級采用二極管不控整流，簡單可靠，逆變器采用三相PWM調制（電流調制算法為空間電壓矢量）。

2、變頻器控制端子詳解

如果沒有任何前提條件就說逆變器工頻運行、節能，那是夸大其辭，或者是商業炒作。驅動電路是將主控電路中CPU產生的6路PWM信號進行光電隔離和放大，然后提供驅動信號作為逆變電路的換相裝置（逆變模塊）。標準通用PWM 逆變器并非設計用于將再生能量反饋至三相電源。

3、變頻器控制線接法

傳統的電流型AC/DC 轉換器使用自然換向晶閘管作為功率開關。直流側電感價格較高，多用于雙饋調速。當超過同步速度時，需要換向電路。在低轉差頻率下，在一定條件下性能也比較差，在雙饋異步風力發電中并未得到廣泛應用。另外，矩陣變換器的輸入端必須連接濾波電容。雖然該電容器的容量比交直流中間儲能電容器小，但由于它們是交流電容器，要承受開關頻率的交流電流，因此其體積也不小。

機械振蕩變換器的原理是使直流電流間歇性地產生。交流電經過變壓器后，可以在變壓器的次級側輸出。這是一種比較古老的方法。充電電阻也稱為限流電阻。如下圖所示，逆變器硬件結構圖中有一個充電電阻R1。主要用于保護電解電容器。逆變器上電后，對濾波電容充電。可以簡單地說，AC-AC變頻器所需元件較多，控制困難，而AC-AC變頻器使用元件較少，控制簡單。因此，目前大多采用AC-AC變頻器。
