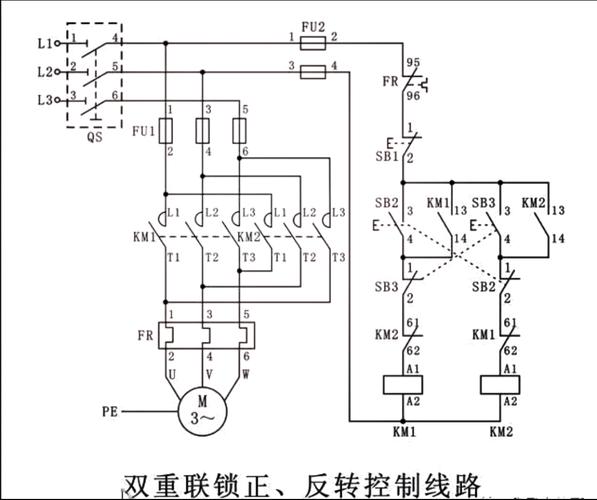

電機正反轉控制電路圖的講解視頻，電機正反轉控制電路圖及實物接線圖

13、防止誤啟動的電機正反轉控制電路接線圖（需同時按兩個按鈕）。為了避免這種情況，在正反轉電路中加入接觸器，形成如下圖所示的電路。只要將與電機連接的三相供電線路中的任意兩相互換，即可達到反轉的目的。當手柄向左轉動時，電機的三相繞組B、A、C按相序接通三相電源，電機反向旋轉；

正轉控制：打開電源開關Q，按下正轉按鈕SB2，接觸器KM1線圈得電閉合，其主觸頭閉合，常開輔助觸頭閉合并自鎖，電機正轉。電機正轉控制：打開電源開關Q，按下啟動按鈕SB2，接觸器KM1線圈得電閉合，主觸點閉合，輔助觸點閉合并同時自鎖，接通電機電源，電機正轉。移動機械帶動沖擊塊向上、向前或向右移動。

1、電機正反轉口訣

由于要啟動電機，必須同時按下兩個按鈕。如果不小心觸碰任何按鈕，都不會導致電機錯誤啟動。如果不了解操作要領，就無法啟動電機。如需停止電機，可打開旋轉開關S，當KT2延時時間到后，電機停止。圖中Q為雙刀雙擲開關。 Q可以改變電樞繞組的電流方向，從而改變直流電源接通后電機的運轉方向。 12、正反轉可逆啟動，行程開關控制電機自動停止電路接線圖。

2、電機正反轉接線視頻

按下啟動按鈕SB2，接觸器KM1得電閉合，電機正轉，帶動金屬體向下、向前或向右移動。當金屬體接近指定位置時，正常狀態的接近開關SQ1的閉合觸點SQ1動作，切斷正向控制電路，使電機停止。電氣工程師將一步步講解電機正反轉的原理和作用。讀完本文后，您就知道該怎么做了！圖中，KM1、KM2為正反轉接觸器，Rf為放電電阻，SB2為正轉啟動按鈕，SB3為反轉啟動按鈕，SB1為停止按鈕。

3、電機正反轉plc編程

單相正弦交流電機的旋轉原理：單相正弦交流電機的磁極上有180度的極性變化。沒有啟動力矩，但只要有很小的偏轉就會啟動。打開電源開關Q和旋轉開關S，此時時間繼電器KT1得電，中間繼電器KA1得電。直流電機旋轉原理：通電的導線在磁場中受到力的作用，方向由左手定則確定。為了防止過電壓損壞電機，在勵磁回路上接有放電電阻Rf，其阻值一般為勵磁繞組電阻的58倍。

當刀開關打開時，電機開始向一個方向旋轉，當刀開關關閉時，電機停止旋轉。當手柄位于右側時，電機三相繞組A、B、C按相序接入三相電源，電機正轉；電機反轉：按下反轉啟動按鈕SB3，接觸器KM2得電吸電。當金屬體關閉時，電機反向運轉，帶動金屬體向下、向后或向左移動。當金屬體接近指定位置時，接近開關中的常閉觸點SQ2動作，切斷反向控制電路。停止電機。
