變頻器制動電阻計算，變頻器制動電阻發熱嚴重的原因

制動單元投入運行時，如果檢測到直流母線電壓過高，則控制制動單元內的IGBT導通（間歇導通，如變頻輸出）放電。在制動電阻阻值和功率已確定的前提下，對于減速緩慢的大慣量負載，較低的電阻利用率會取得較好的效果。在變頻調速系統中，電機的減速和停機是通過逐漸降低頻率來實現的。在頻率降低的瞬間，電機的同步轉速降低，由于機械慣性，電機的轉子轉速并不增加。改變。

首先，手冊將介紹G120逆變器的基本參數和性能特點，包括額定輸入電壓、額定輸出電流、額定功率等。賽米控的產品是能量控制和轉換系統的核心部件。其業務重點包括電機驅動、電源、可再生能源（風能和太陽能）和多用途車輛。波紋電阻表面采用垂直波紋，有利于散熱，減少寄生電感。采用高阻燃無機涂層，有效保護電阻絲不老化，延長使用壽命。 S形速度曲線_博圖+變頻器+三相異步電機（以堆垛機控制系統為例）

1、變頻器制動電阻參數

但電機是有慣性運轉的，特別是大功率電機，驅動一些動量比較大的設備。 SINAMICS G120C 具有集成制動斬波器，無法將再生能量反饋回供電系統。最后總結一下，制動電阻的計算主要分為兩部分：首先根據廠家定義的制動力矩和制動周期確定電阻本身的阻值和功率；然后使用SemiSel 根據所選電阻值來確定IGBT。損耗并確認結溫是否在IGBT 允許的工作范圍內。

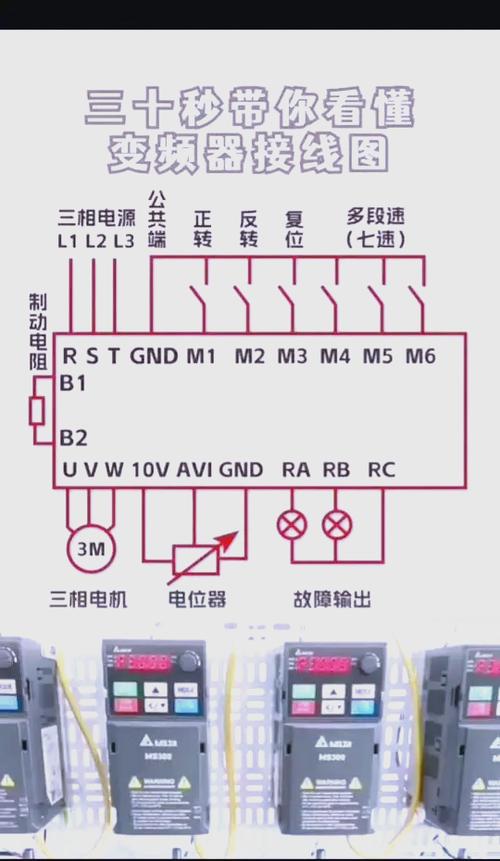

2、變頻器制動電阻怎么設置

當制動功能無法消耗掉負載下降時產生的電能反饋時，應檢查制動電阻型號及接線是否可靠等方面。 pdf介紹了臺達變頻器制動電阻選型樣本手冊的詳細說明，并提供臺達PLC技術資料下載。目前380V電壓等級的11/15kW逆變器輸出電流在25~33A左右，模塊。長時間制動（每次4分鐘以上）W（Kw）=電機功率*20。用戶可以根據自己變頻器定義的制動條件選擇相應的參數進行計算和驗證。

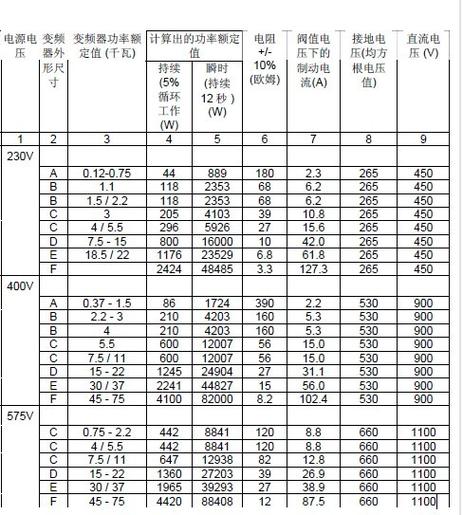

3、變頻器制動電阻選型表

由于制動IGBT在消耗電機反饋的能量時需要不斷地開通和關斷，因此必須計算開關頻率和占空比，以保證制動電阻能夠消耗電機反饋的能量，從而保證巴士不再升起。一、簡介1、制動電阻用于消耗直流母線多余的能量。該制動電阻適用于SINAMICS G120C。還有可以提供反向供電的電源電路，廣泛應用于普通直流母線的變頻系統中，以節省能源。

由于制動瞬間的最大扭矩為額定值的1.3倍，因此電阻上消耗的能量來自直流電路。應不小于最大制動力矩時的再生能量。即當IGBT導通時，需要消耗這部分母線能量，以保證母線電壓不繼續升高Rmax=Vbr^2/(1.3*P)=785*785/15000/1.3=31.6歐姆。
