ABB變頻器維修

　　ABB變頻器維修有哪些

　　ACS150系列;ACS300系列;ACS350系列;ACS400系列;ACS500系列;ACS600系列;ACS800系列;ACS510系列;ACS550系列

　　ABB變頻器維修常見故障

　　1、acs300系列變頻器：該系列變頻器常見故障是開關電源損壞，由于波峰電壓的出現，開關電源的集成塊較易損壞;此外，由于濾波電容老化也會出現開關電源損壞。

　　2、acs300系列主控板與控制盤之間的通訊故障、cpu故障是較難排除的。

　　3、acs500系列變頻器：其較常見的故障為驅動板損壞、風扇損壞等。其驅動板上常見驅動厚膜損壞，我們對厚膜維修是經常的，因該配件經常缺件。

　　4、acs600系列變頻器：其常見故障顯示“oink or hwc”、“ppcc link”，有時是光纖損壞，但cpu板、i/0板的損壞也有可能的。此外，開關電源、輸出短路等故障也是常見的。

　　ABB維修售后服務中心維修項目包括ABB電路板維修，ABB電源板維修，ABB主板維修，ABB驅動板維修，ABB面板維修等一系列完善服務支持。

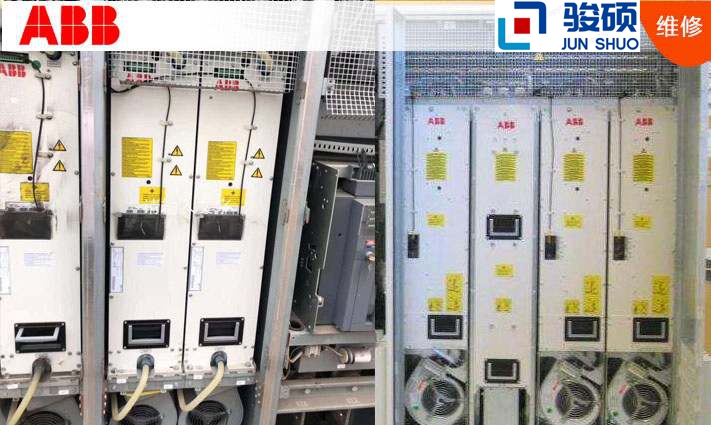

　　ACS 800-07-0140-3+P901ACS 800-07-0170-3+P901ACS 800-07-0210-3+P901

　　ACS 800-07-0260-3+P901ACS 800-07-0320-3+P901ACS 800-07-0400-3+P901

　　ACS 800-07-0440-3+P901ACS 800-07-0490-3+P901ACS 800-07-0100-5+P901

　　ACS 800-07-0120-5+P901ACS 800-07-0140-5+P901ACS 800-07-0170-5+P901

　　ACS 800-07-0210-5+P901ACS 800-07-0260-5+P901ACS 800-07-0320-5+P901

　　ACS 800-07-0400-5+P901ACS 800-07-0440-5+P901ACS 800-07-0490-5+P901

　　ACS 800-07-0550-5+P901ACS 800-07-0610-5+P901ACS 800-07-0140-7+P901

　　ACS 800-07-0170-7+P901ACS 800-07-0210-7+P901ACS 800-07-0260-7+P901

　　ACS 800-07-0320-7+P901ACS 800-07-0400-7+P901ACS 800-07-0440-7+P901

　　ACS 800-07-0490-7+P901ACS 800-07-0550-7+P901ACS 800-07-0610-7+P901

　　ABB變頻器上電沒有任何顯示的維修，只要PCB印制板沒有嚴重燒毀的話，檢修起來并不算太難。一般來說，ABB變頻器上電沒有任何顯示，導致此故障的原因一般是由于變頻器的電源供應電路出現問題導致的，維修時應重點檢查ABB變頻器的電源供應電路。

　　ABB變頻器的電源供應電路主要由整流、濾波和開關電源穩壓電路三部分組成，關鍵器件有SKD53/16S三相整流橋,六個385V470µF的電解電容、10W270Ω充電電阻、GU-SH-115DM充電繼電器、2SK1413開關管、開關變壓器、UC3844脈寬調制集成電路及一些電阻、電容、二極管等元件組成。從元件的型號來看，這些元件除了開關變壓器之外，其余元件并不是很特殊，檢修這個故障時只要開關變壓器不壞，我們都能把由于開關電源導致的故障排除掉。

　　ABB變頻器維修檢測方法

　　檢修時可以用萬用表先檢測SKD53/16三相整流橋是否存在短路的故障，方法是采用萬用表分別測量U1、V1、W1三相交流電源輸入端對UC+、UC-兩個端子之間的正反電阻，正常時應該符合測正向電阻時，表針應有幾百歐的電阻值，測反向電阻時表針應為無窮大，再說的明白些就是U1對UC+的正向電阻為幾百歐的電阻值，反向電阻時表針應為無窮大， V1對UC+的正向電阻為幾百歐的電阻值，反向電阻時表針應為無窮大，W1對UC+的正向電阻為幾百歐的電阻值，反向電阻時表針應為無窮大.符合這個測量值，說明所測得SKD53/16三相整流橋是好的，否者說明其已壞。

　　維修時，用萬用表的電阻檔測量U1對UC+的正反向電阻都為無窮大，測量W1對UC+的正反向組也均為無窮大，說明SKD53/16三相整流橋已壞，把SKD53/16三相整流橋從電路板上拆下，用一個好的SKD53/16三相整流橋裝上去，焊接好，再測試U1、V1、W1三相交流電源輸入端對UC+、UC-兩個端子之間的正反電阻，符合正常值了。

　　將ABB變頻器拆下的電路板裝好，給變頻器的U1、V1、W1三相交流電源輸入端加上三相電源，變頻器操作面板有了正常的顯示，接上電動機，利用變頻器的操作面板啟動變頻器，電機開始加速運轉，加速過程結束后電機運轉平穩，按下停止鍵，電機經自由減速后自動停止，說明造成本例上電沒任何顯示的故障原因是由SKD53/16三相整流橋損壞導致。

　　ACS510 是ABB公司標準型的標量控制全數字交流變頻器，廣泛應用于各類工業領域，從風機水泵到各類恒轉矩應用，包括恒壓供水，污水處理，隧道通風，鍋爐風機，中央空調等。ACS510標準變頻器模塊從 0.75KW至160KW所有功率范圍都是IGBT功率模塊，并且在變頻器內部設置了直流擺式電抗器(0.75KW-37KW)或進線電抗器(45KW-160KW)，從而有效地抑制了高次諧波對電網的影響; ACS510緊湊型的設計已經標配了適用于及第二環境的RFI濾波器，而無需任何額外的外部濾波器就可滿足EMC標準;ACS510還內置了使用RS485協議的Modbus接口，可以很方便地與PLC或計算機通訊。同時ACS510內部還可以安裝三種類型的可選模塊：I/O擴展模塊、現場總線適配器、脈沖編碼器接口模塊等。在大多

　　數應用中，ACS510所具有的磁通制動功能可以滿足系統快速停車的應用需要;如果系統需要頻繁起制動或長時間制動，ACS510也可內置制動斬波器(可選)和制動電阻以實現有效的制動功率。ACS510變頻器滿足多種應用要求從簡單的到復雜要求的應用。

　　1.2 ACS510 的功能描述CS510量控制的變頻器是全數字技術的有電壓中間回路的變頻器，因此ACS510適用于風機、水泵和恒轉矩等各種變速驅動應用場合。ACS510還預置了八種應用宏，用戶可根據實際的應用需要選擇不同的應用宏，ACS510將自動管理輸入輸出和信號處理的配置，其靈活性提供了廣泛應用的可能性。
