電路板元器件識別圖，電路板識別軟件

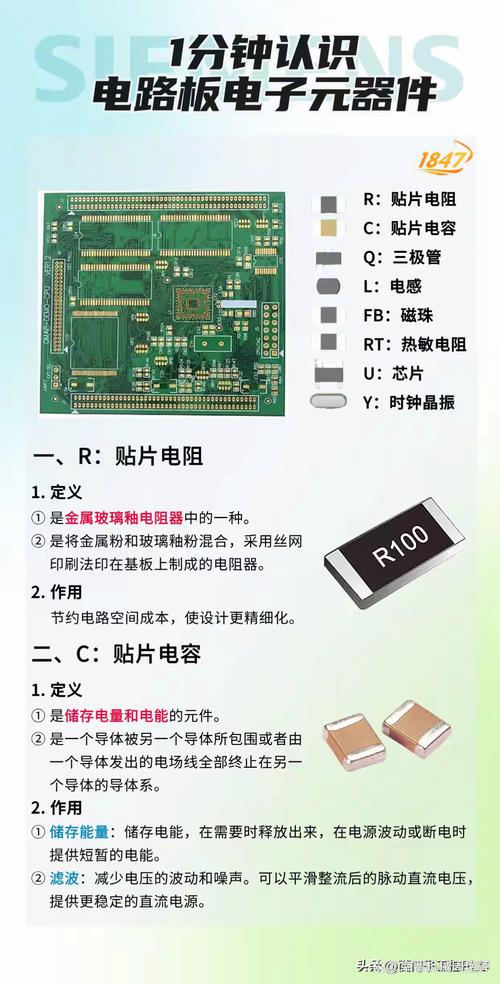

電路板上的元件主要有貼片電阻、插件色環電阻、貼片電容、電解電容、水泥電阻、二極管、三極管、集成電路、繼電器等，對于新手來說，需要一定的時間才能成為熟悉并識別組件。嘉億電子在這里分享一些識別電路中電子元件的技巧！電子設計? 來源：電子設計? 作者：電子設計? 2022-02-12 14:02 ? 閱讀。

線繞電阻一般用于大限流，阻值不大；圓柱形線繞電阻燒壞時，有的會變黑或表面起皮、裂紋，有的則無痕跡；水泥電阻是線繞電阻的一種，燒壞時可能會破裂，否則就看不到痕跡；保險絲電阻燒壞時，有的表面會炸出一片皮，有的沒有痕跡，但絕不會被燒焦變黑。電容器在電路中一般用C加數字來表示。電容器是由兩片緊鄰的金屬膜組成，并用絕緣材料隔開的元件。

1、電路板識別程序

經?？吹胶芏喑鯇W者在維修電路、拆焊時，拿著電阻折騰。事實上，他們可以修復更多。只要了解電阻器的損壞特性，就不必花費大量時間。電路板上有很多電子元件。有什么辦法可以快速找到故障部件呢？將開路電壓調整到器件電源電壓水平，先將電流調整到最小，然后將此電壓加到電路的電源電壓點，如74系列芯片的5V和0V端子上，慢慢地根據短路程度增加電流。

2、電路板識別大全圖

因此，在查找故障電容時，應重點檢查距離熱源較近的電容，如靠近散熱器、大功率元件的電容。它們距離越近，損壞的可能性就越大。這樣就不必使用代換法，也不必拆下電路板上的芯片來判斷運放的好壞。如果測得的阻值大于標稱阻值，則該電阻肯定損壞（注意阻值穩定后再下結論，因為電路中可能存在并聯電容元件，存在充放電過程）。如果測得的電阻值大于標稱電阻值，則該電阻一定已損壞。如果該值小于標稱電阻，一般可以忽略。

3、電路板識別技巧

若同向電壓>反向電壓，則輸出電壓接近正向最大值；如果同向電壓>反向電壓，則輸出電壓接近0V或負最大值（取決于雙電源或單電源）。電容器在電路中扮演著不同的角色，其引起的故障也有不同的特點：在工控電路板中，數字電路占絕大多數，電容器多用于電源濾波，而較少的電容器用于信號耦合和振蕩。電路。如果開關電源使用的電解電容損壞，開關電源可能不振蕩，無電壓輸出；

4、電路板識別系統

或者是輸出電壓濾波不好，電壓不穩定導致電路邏輯混亂，表現為機器工作間歇或無法啟動。如果電容器接在數字電路電源正負極之間，則故障表現與上述相同。前兩種類型的電阻器應用最廣泛。它們的損壞特點是：第一，低電阻值（100以下）和高電阻值（100k以上）損壞率較高，中間電阻值（如幾百歐姆到幾十千歐）損壞率較高。 很少損壞；其次，低阻值電阻損壞時，往往燒焦發黑，很容易發現，而高阻值電阻損壞時，幾乎沒有痕跡。

例如，板卡與插槽接觸不良、電纜內部斷線通常無法連接、電纜插頭與接線端子接觸不良、元件虛焊等。
